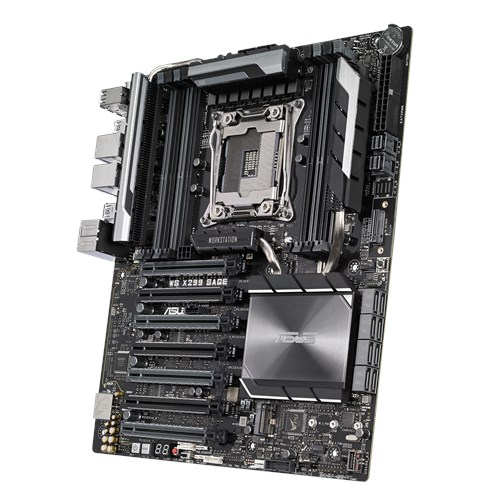

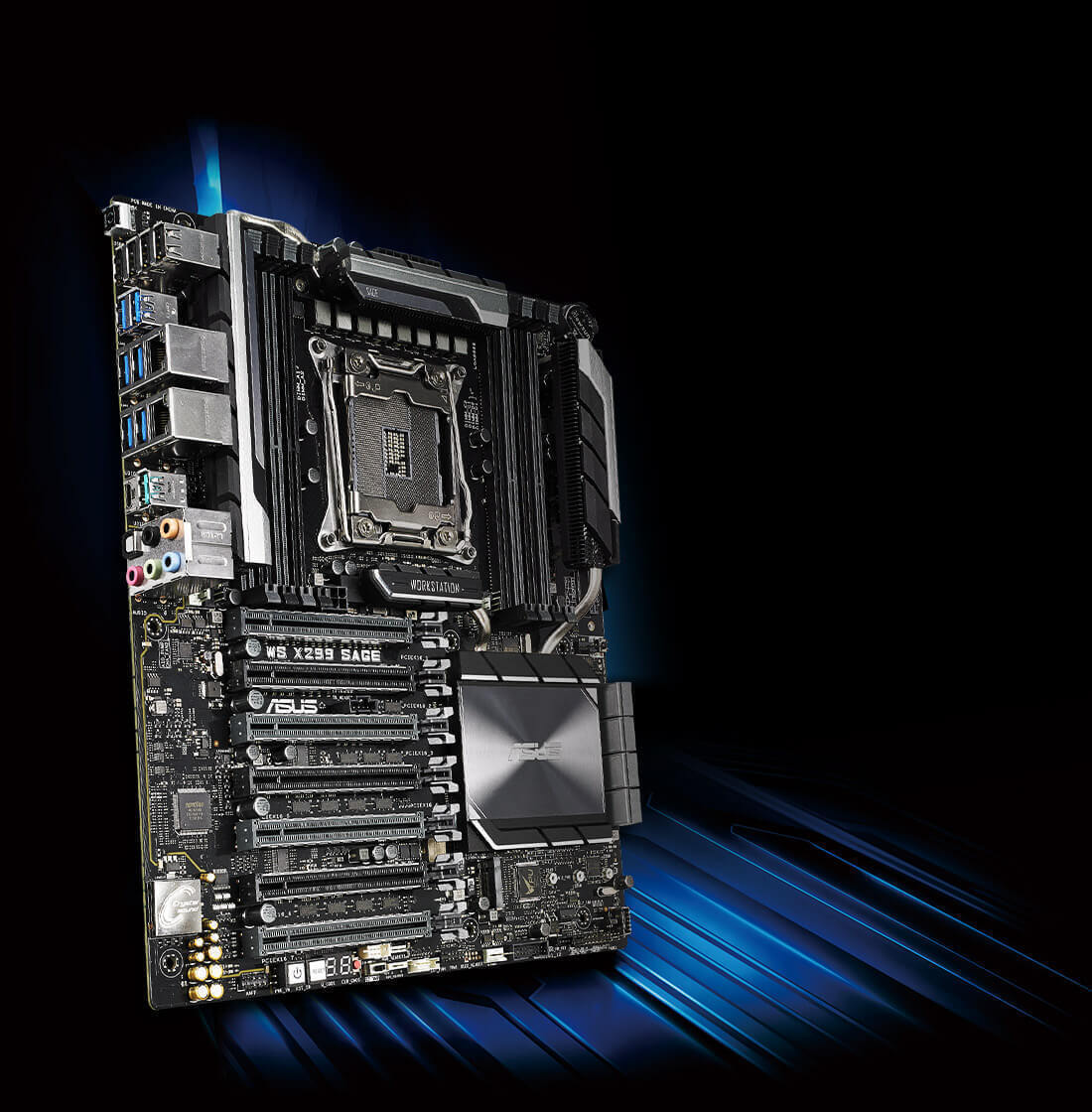

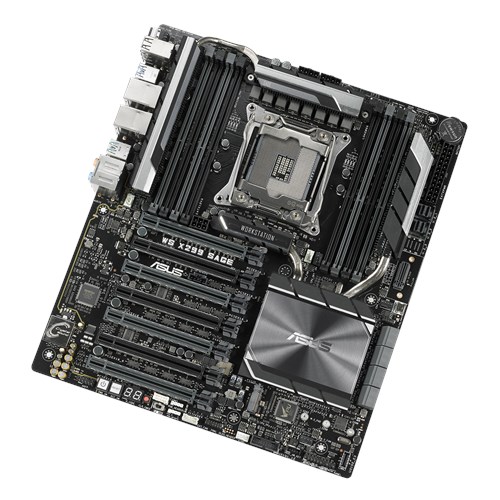

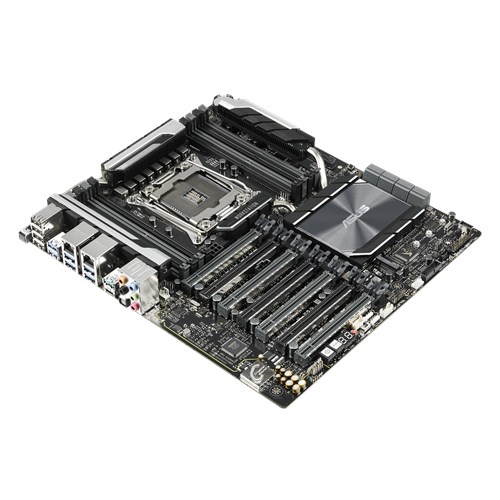

WS X299 SAGE
英特爾LGA 2066 CEB主板支持四核,DDR4 4200MHz,雙M.2和U.2,USB 3.1 Gen 2接口和華碩遠程控制中心

應用領域

?軟件公用程序,為中小企業提供便利、安全且節省成本的集中化 IT 管理。

產品特性

廣州天翱信息科技有限公司


廣州天翱信息科技有限公司


WS X299 Sage 融合了 GPU 性能與 Quad-SLI 支持,服務器級驗證以及全面的散熱選項

為訓練神經網絡和處理可擴展的計算負載提供更好的系統構建。雙 PLX 芯片擴展了 PCIe 通道的數量

提供額外的擴展槽,提供豐富的連接選項,讓您使用所需的工具來配置系統



、

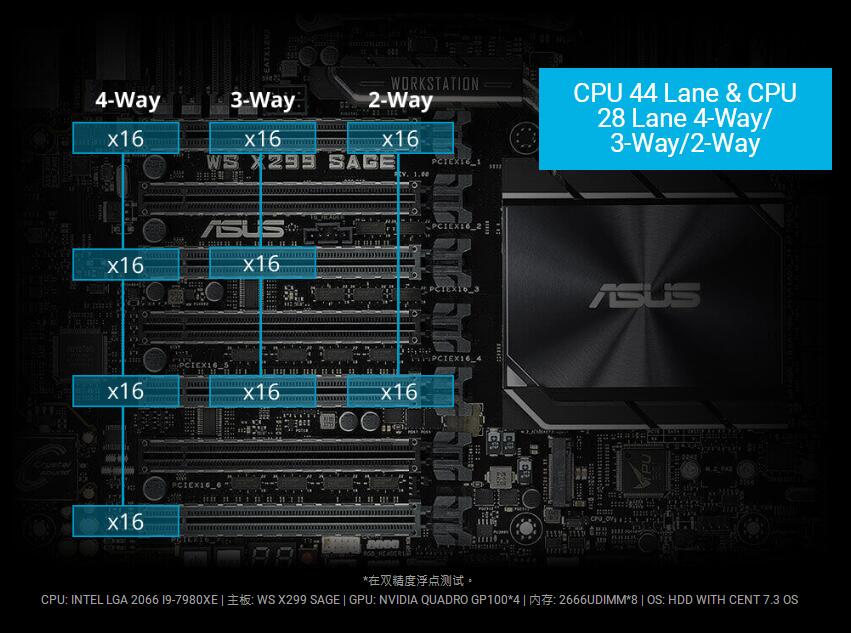

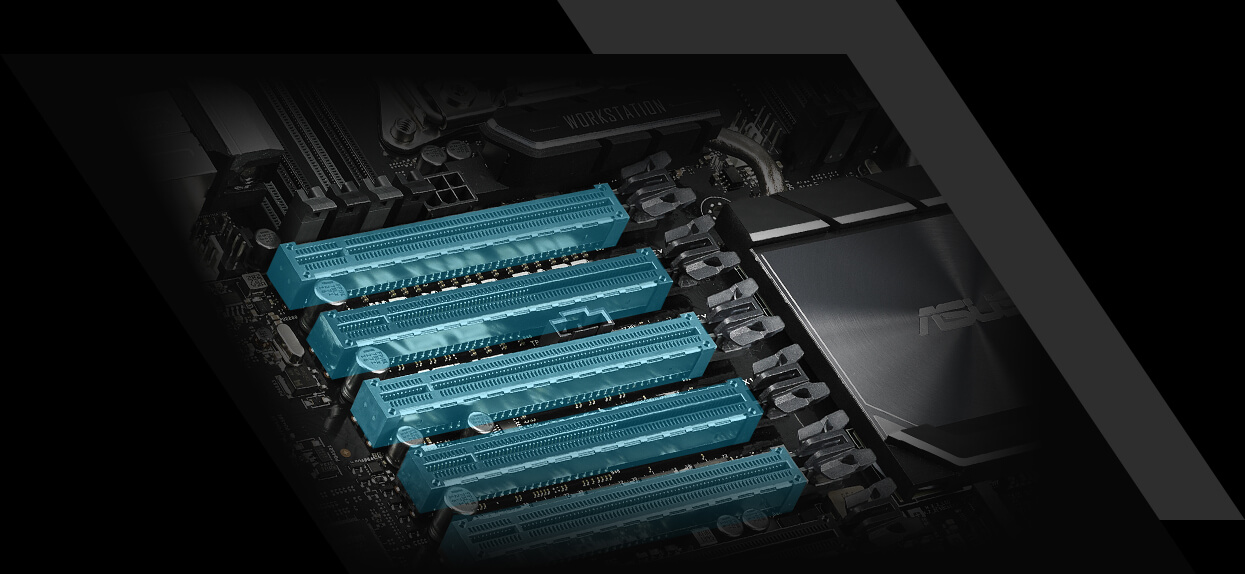

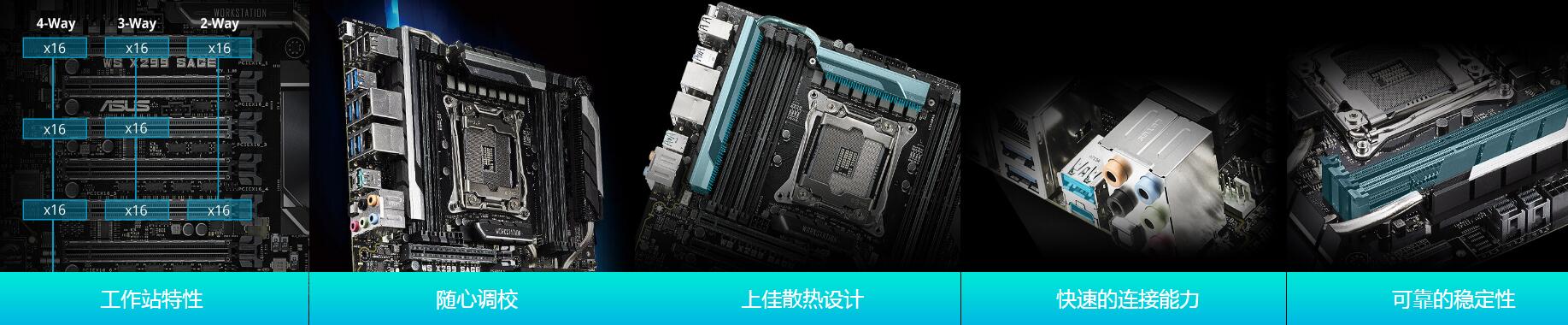

工作站特性-支持多張 GPU


WS X299 Sage 主板可容納4張雙槽顯卡,并支持 NVIDIA? SLI? 和 AMD CrossFireX? 4路配置

讓多 GPU 設置能夠充分利用新的圖形技術的能力,包括 NVIDIA? Quadro?。配備性能超過 15.23

TFLOPS*,NVIDIA Quadro 是 WS X299 Sage 的理想補充,為設計、建模、醫學研究和處理器密集型的模擬和渲染應用提供更佳的性能。


廣州天翱信息科技有限公司




華碩遠程控制中心


WS X299 Sage 主板采用華碩遠程控制中心,華碩遠程控制中心是集中式兼整合式的 IT 管理平臺

可監控并控制華碩商用產品,包括服務器、工作站和數字看板。 ACC 提供遠程 BIOS 更新、經由

移動設備監控多個系統,以及一鍵式軟件更新與配置,為所有 IT 基礎架構提供更簡便的服務器管理。



廣州天翱信息科技有限公司



任意調校

5重優化

優化超頻和散熱系統



5重優化為您的工作站賦予智慧。單鍵操作就能處理復雜調校任務,以動態方式將系統關鍵層面優化,提供專為計算機量身打造的超頻和散熱配置文件。

自動調校公用程序根據您的系統配置提供上佳超頻和散熱功能。

風扇在日常運算時保持靜音,并在系統遇上 CPU 或 GPU 密集的工作時提供更佳氣流。

壓力測試功能有助于針對高 CPU 或內存需求的工作負載進行優化和超頻。


廣州天翱信息科技有限公司

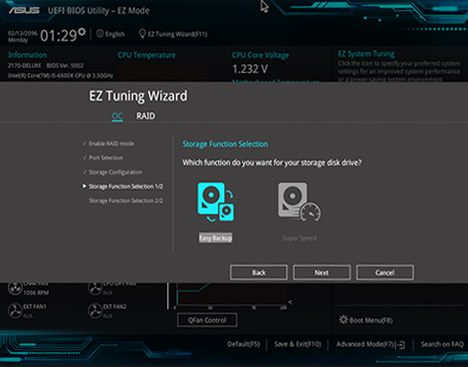

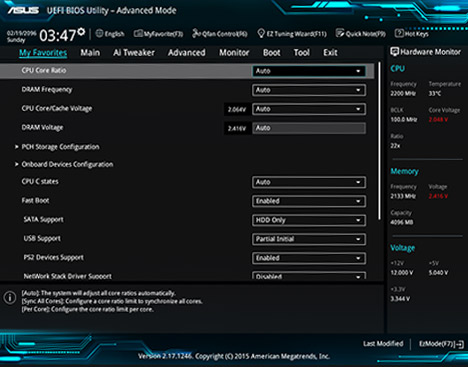

鼠標控制的中文圖形化BIOS


更流暢、更靈敏的鼠標控制的中文圖形化BIOS歷經一番強化,現在變得更讓人愛不釋手。

不論您是計算機新手或資深超頻玩家,EZ 和高級模式都能助您輕松上手。在 EZ 模式下可迅速設定,套用日期與時間、風扇配置文件。

廣州天翱信息科技有限公司廣州天翱信息科技有限公司

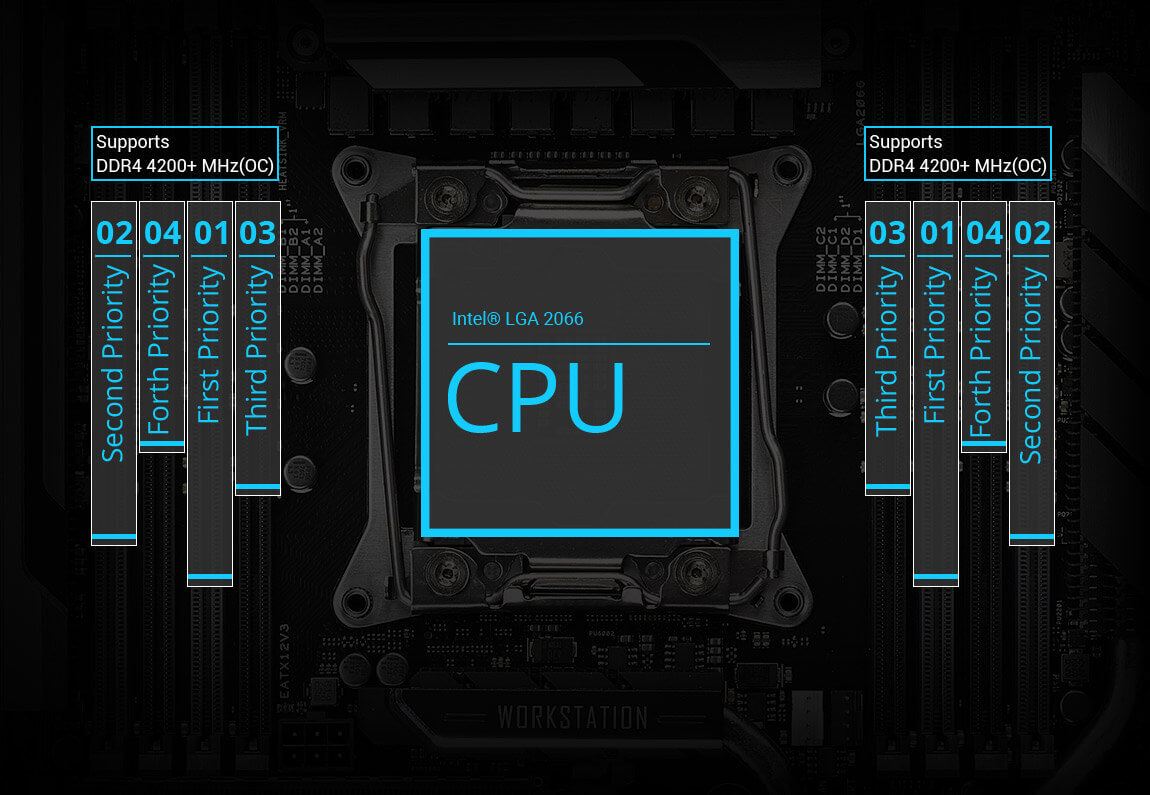

提升內存速度


第三代華碩T-設計采用出色的追蹤路徑,可按時序傳輸信號并大幅降低串擾情況,強化內存的穩定性及兼容性,支持 DDR4-4200MHz 以上的內存速度。


廣州天翱信息科技有限公司



OC Design – ASUS PRO Clock II 超頻技術


WS X299 Sage 具備可擴展 CPU 和內存超頻余裕的專用基礎頻率 (BCLK) 發生器。

此自定義解決方案與 TPU 搭配運行,可強化電壓和 BCLK 超頻控制,讓您運用自如,將 Intel? Core? X 系列處理器的性能發揮到更高。




靈活的散熱控制

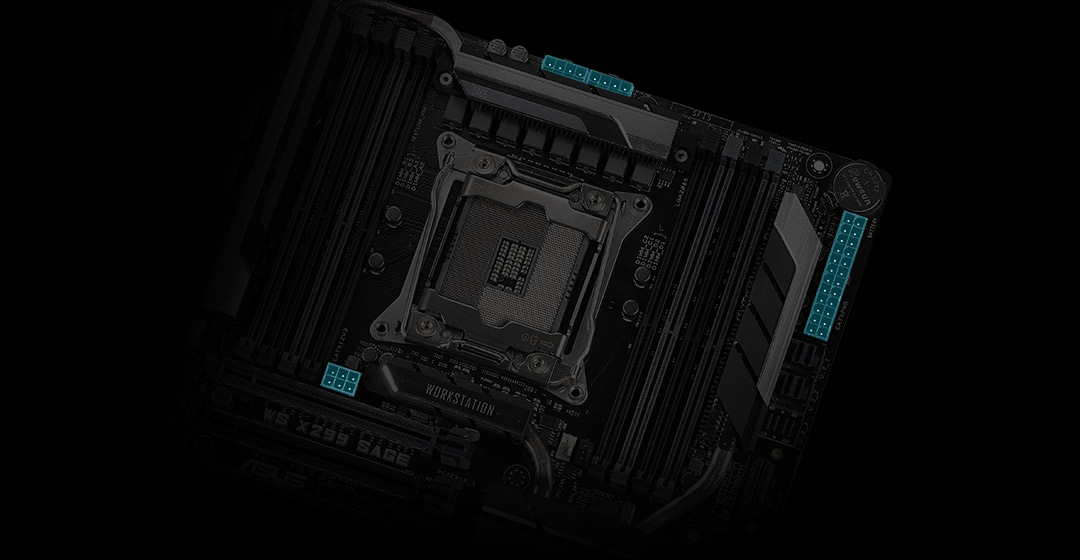

WS X299 Sage 配備全面的散熱控制,可通過 Fan Xpert 4 或 UEFI BIOS 進行設定。

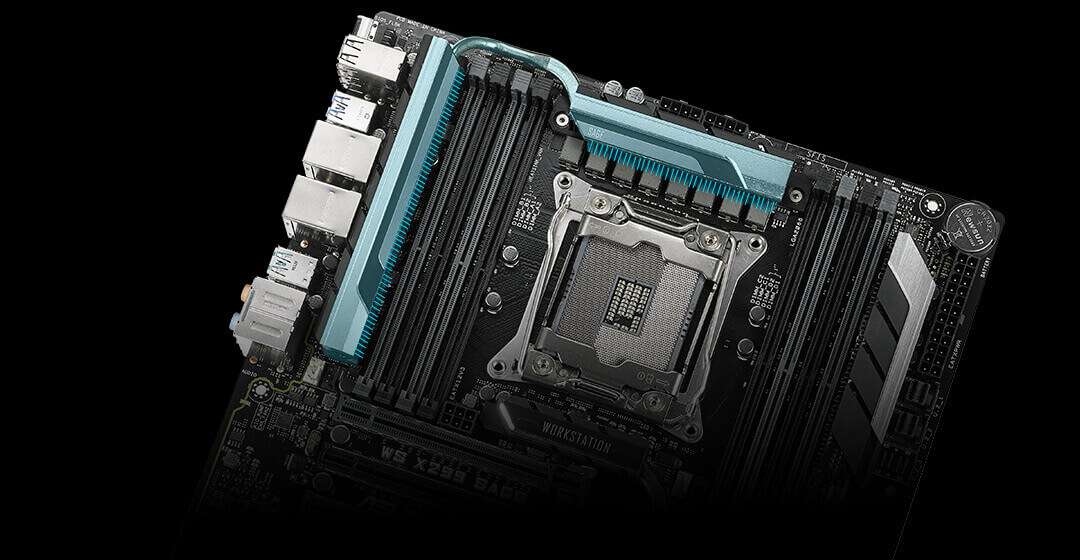

高性能 VRM 散熱片


專為高達 18 核心的強大英特爾酷睿 X 系列處理器所設計,搭載散熱設計,可確保更大效能且不會

發生 CPU 節流問題。 此創新散熱設計結合高效能 VRM 散熱片和可取得更大散熱表面積的金屬鰭

片數組設計,另外還有一個散熱片和相連的熱導管,能進一步提高散熱效能,無論工作多么嚴苛,WS X299 Sage 都能順利處理。


廣州天翱信息科技有限公司

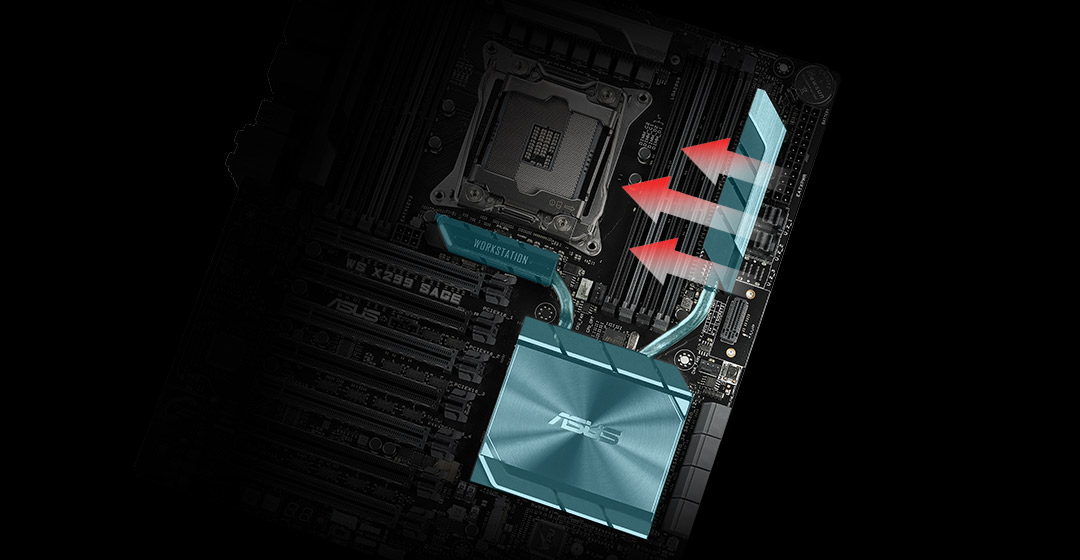

多 PLX 散熱器


有了雙 PLX 芯片,可增加可用的 PCIe 通道數,以支持 4 路 GPU 配置,WS X299 Sage 還

提供強大的散熱解決方案,以消除高速流量所產生的熱量。額外的散熱器陣列和熱管覆蓋于

PLX 芯片,并放置于機箱內更大氣流的路徑,能夠?qū)?PLX 溫度降低約 20°C,以獲得更佳的散熱性與系統穩定性。



廣州天翱信息科技有限公司



ProCool 高強度電源接口


ASUS ProCool 是高強度電源接口,與傳統電源接口相比,ProCool 高強度電源接口,更加安全,較低的阻抗連接,有助于更好的散熱并增強可靠性。


廣州天翱信息科技有限公司

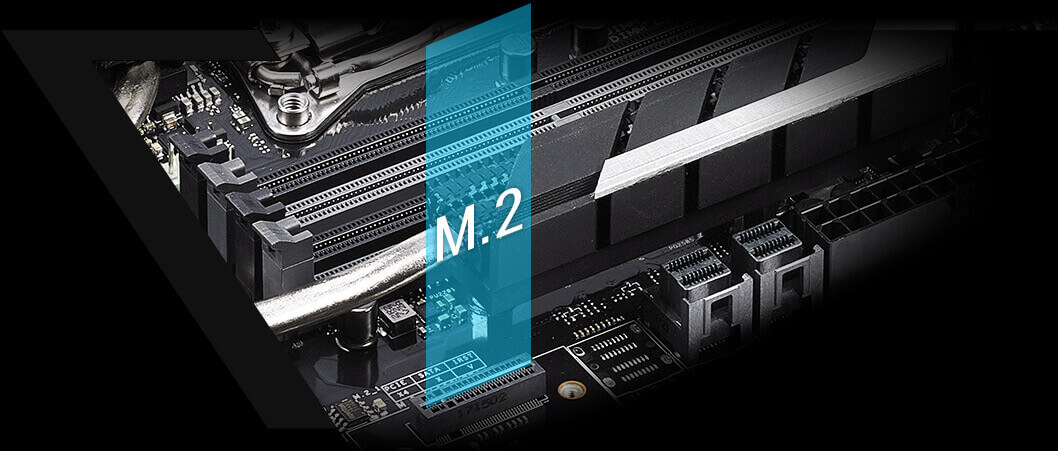

雙板載 M.2

釋放存儲速度高達 32Gbps


WS X299 Sage 采用雙板載 M.2 插槽,每個插槽以 X4 PCI Express 3.0 運行,提供充足的 32Gbps 帶寬。


廣州天翱信息科技有限公司



VROC

升級您的 RAID


以 PCH 為基礎的 RAID 數組有 DMI 總線 32Gbps 上限的瓶頸,VROC 讓您利

用 CPU PCIe 通道來配置數據傳輸速度更快的可開機 RAID 數組,消除前述限制。


廣州天翱信息科技有限公司



雙 U.2 接口

享受 NVMe 革新技術


革新規格讓您的 SSD 全速運行。 只要連接選用的磁盤驅動器,即可體驗高達 32Gbps 的數據傳輸速度,同時空出一個 PCIe 插槽,可用來加裝擴展卡!


廣州天翱信息科技有限公司




英特爾傲騰內存

支持英特爾傲騰內存


Intel? Optane? 支持英特爾? 傲騰? 內存技術。它是一項革新的技術(非易失性存儲)。

英特爾傲騰內存可加速附接存儲,減少啟動和加載時間,讓運行更快速,響應更迅速。

廣州天翱信息科技有限公司

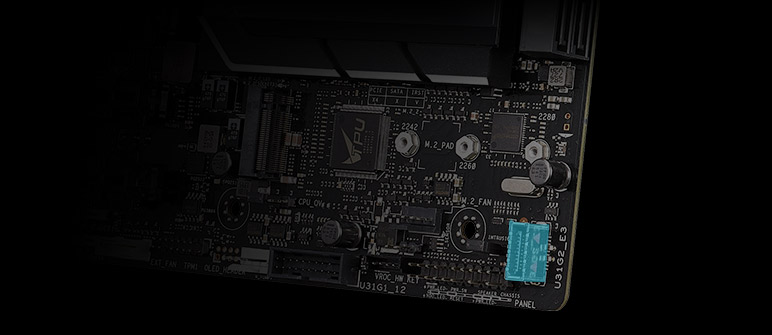

USB 3.1 Gen 2 前置接口

與時俱進的兼容性


WS X299 Sage 的前面板 USB 3.1 接口支持新一代計算機機箱和設備。


廣州天翱信息科技有限公司




USB 3.1 Gen 2 Type-A & Type-C

板載疾速 10Gb/s USB 3.1 Gen 2 接口


配備可向下兼容的 USB 3.1 Gen 2 Type-A? 接口和 USB 3.1 Gen 2 Type-C? 正反插接口,讓您享受靈活的連接性與疾速 10Gb/s 數據傳輸速度。


廣州天翱信息科技有限公司



雙英特爾? 服務器級千兆網卡

CPU占用更低、更大吞吐量


如需更可靠的網絡,WS X299 Sage 配備服務器級雙英特爾? 千兆網卡,確保較低的 CPU 使用率與溫度、達到更高

性能,并支持更多操作系統。 雙以太網絡接口也支持可結合網絡鏈接的組成群組功能,提高傳輸量或故障時的備援能力。


廣州天翱信息科技有限公司

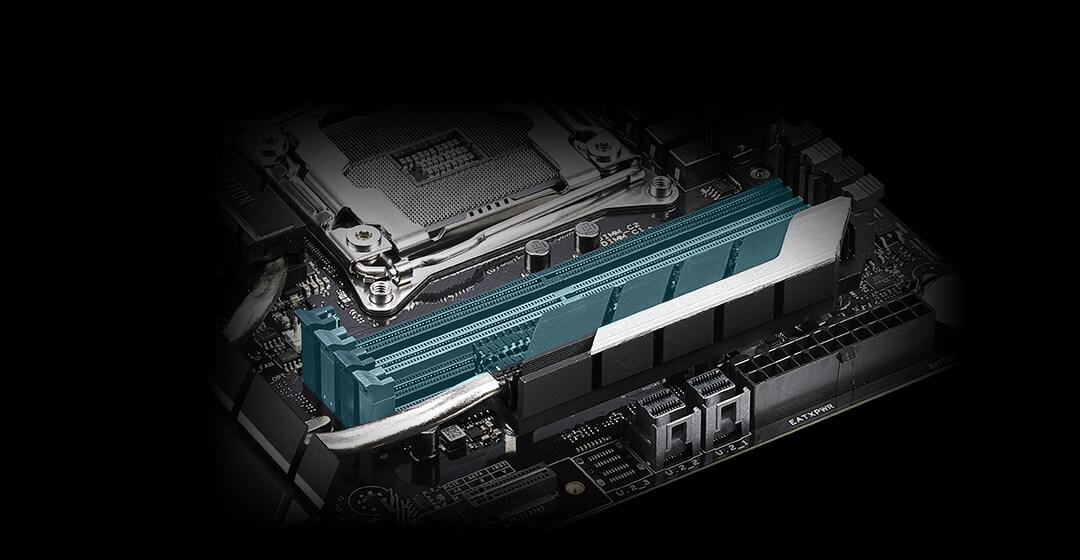

服務器級內存驗證


WS X299 Sage 支持高達 128GB 的四通道 DDR4 內存,以方便處理在專業工作負載中發現的更大的數據集。

對各種內存類型和操作條件進行嚴格的驗證——包括時間、溫度和電壓范圍等因素——WS X299 Sage 提供

專業人員所依賴的可靠性和穩定性來完成各項工作。


廣州天翱信息科技有限公司

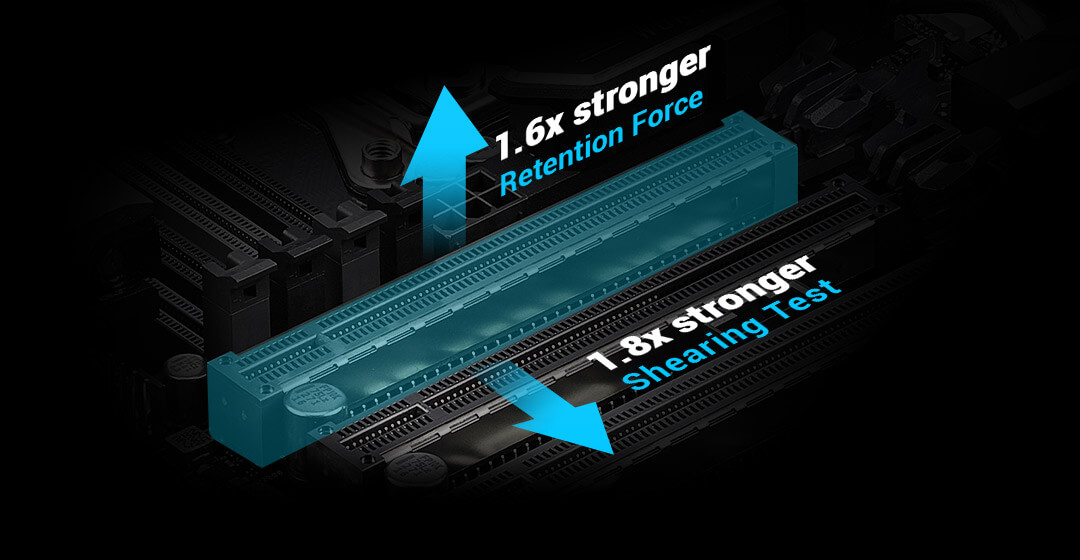

SafeSlot 高強度安全插槽

強有力的保護顯卡


采用一次注塑成型技術制造高強度 PCIe 插槽,提供更強的保持力與剪切阻力,并在插槽外包裹金

屬強化層以增加其堅固性,通過額外的焊接堅固地固定于PCB板。保護顯卡插槽與顯卡不會變形損壞。


廣州天翱信息科技有限公司



LGA 2066 插槽專用的英特爾? 酷睿? X 系列處理器


英特爾酷睿 X 系列處理器(6 核心以上): 4 通道 (8-DIMM)、44/28 條 PCI Express 3.0/2.0 通道。

英特爾酷睿 X 系列處理器(4 核心): 2 通道 (4-DIMM)、16 條 PCI Express 3.0/2.0 通道。


廣州天翱信息科技有限公司


英特爾? X299 芯片組


英特爾 X299 芯片組支持 LGA 2066 插槽英特爾 Core X 系列處理器。 其利用串行點對點連接改進效能,使帶寬和穩定性得

以提升。此外,X299 可支持 10 個 USB 3.1 Gen 1 接口、8 個 SATA 6Gbps 接口,以及 32Gbps M.2,加快數據擷取速度。


廣州天翱信息科技有限公司

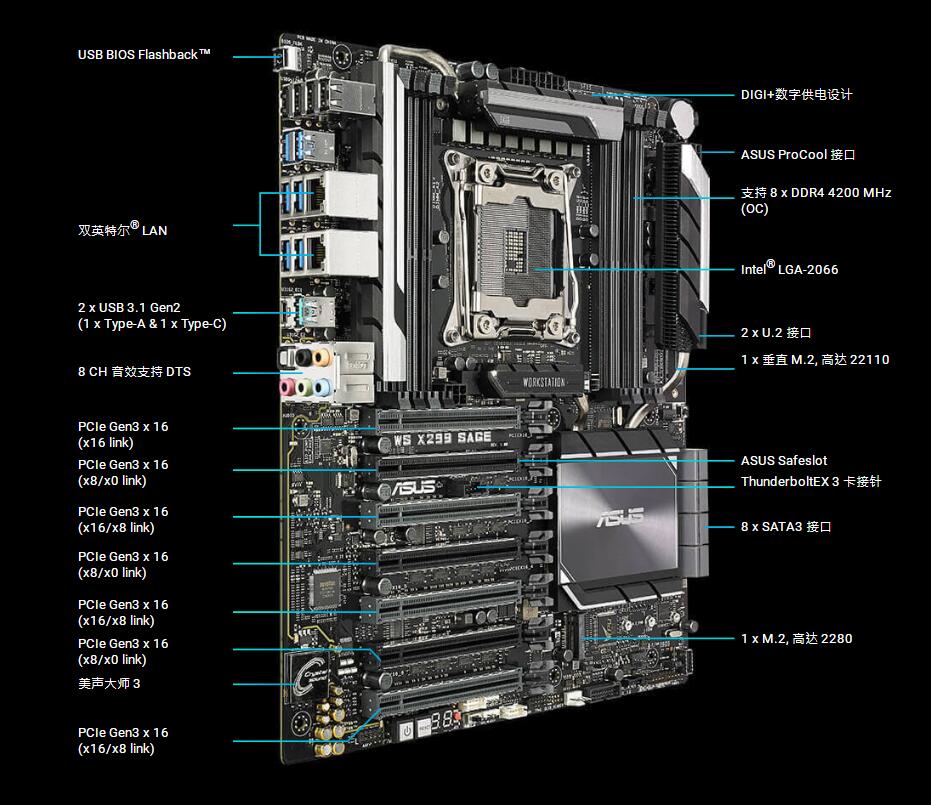

技術規格

產品型號 WS X299 SAGE
CPU 支持英特爾? Socket 2066 酷睿? X-系列 處理器
支持英特爾? Virtual RAID on CPU (VROC)
主板芯片組 支持英特爾? X299
USB接口 英特爾? X299 芯片組 :
8 x USB 3.1 Gen 1 連接端口 (6 @后, , 2 @前)
英特爾? X299 芯片組 :
4 x USB 2.0 連接端口 (4 @后, )
ASMedia? USB 3.1 Gen 2 控制器 :
2 x USB 3.1 Gen 2 連接端口 (2 @后, , Type-A + USB Type-C)
ASMedia? USB 3.1 Gen 2 控制器 :
1 x USB 3.1 Gen 2 連接端口 (1 @前)
多重圖形顯示技術 支持 NVIDIA? 4-路 SLI? 技術
支持 AMD 4-路 CrossFireX 技術
內存 英特爾? 酷睿? X-系列處理器(六核以上)
8 x DIMM, 容量可達 128GB, DDR4 4200(超頻)/4133(超頻)/4000(超頻)/3600(超頻)/2666/2400/2133 MHz Non-ECC, Un-buffered 內存
英特爾? 酷睿? X-系列處理器(四核)
4 x DIMM, 容量可達64GB, DDR4 4200(超頻)/4133(超頻)/4000(超頻)/3600(超頻)/2666/2400/2133 MHz Non-ECC, Un-buffered內存
網絡 Intel? I210-AT, 1 x 千兆網卡
Intel? I219-LM , 1 x 千兆網卡
存儲功能 英特爾? X299 芯片組 :
1 x M.2 Socket 3 插槽, 支持 M key, 2242/2260/2280/22110 類型存儲設備(PCIE 3.0 x 4模式)
1 x M.2 Socket 3 插槽, 支持 M key, 2242/2260/2280 類型存儲設備(PCIE 3.0 x 4模式)
8 x SATA 6Gb/s 接口
2 x U.2 接口*1
支持 Raid 0, 1, 5, 10
支持英特爾? 快速存儲技術企業版 5.1 (CPU RAID功能需安裝 X-系列6-核及以上處理器)
支持英特爾? 智能響應技術
支持英特爾? 快速存儲技術 15
英特爾? 傲騰? 內存技術
Intel? Virtual RAID (VROC) support for CPU RAID
擴展/擴展槽 7 x PCIe 3.0/2.0 x16 擴展卡插槽 (single x16 or dual x16/x16 or triple x16/x16/x16 or quad x16/x16/x16/x16 or seven x16/x8/x8/x8/x8/x8/x8) *2
內部 I/O 接口 1 x USB 3.1 Gen 2 前面板接口
1 x USB 3.1 Gen 1 接口可擴展2 組外接式 USB 3.1 Gen 1 接口
1 x AAFP 前置音頻接針
1 x Aura 可編程燈帶接針
1 x M.2 Socket 3 插槽,支持 M key, 2242/2260/2280 類型存儲設備(PCIE 3.0 x 4模式)
1 x M.2 Socket 3 插槽,支持 M key, 2242/2260/2280/22110 類型存儲設備 (PCIE 3.0 x 4模式)
2 x U.2 接口
1 x 串口連接插座(COM)
1 x Aura RGB 燈帶接針
8 x SATA 6Gb/s設備連接插座
1 x TPM 接針
1 x 中央處理器風扇電源插槽
2 x 機箱風扇接口
1 x VROC_HW_Key
1 x CPU 可選風扇接口
1 x 24-pin EATX主板電源插槽
2 x 8-pin ATX 12V主板電源插槽
1 x Thunderbolt 排針
1 x 6-pin ATX 電源口
1 x AIO_水泵接口
1 x EZ XMP 開關
1 x 電源開啟開關
1 x 重啟開關
1 x 5-pin EXT_Fan(擴展風扇)插槽
1 x 清除CMOS按鈕
1 x 水泵專用接口 (4-pin)
1 x 系統面板接口
1 x 熱敏接頭
1 x CPU_OV 跳線
1 x MemOK! 按鈕
1 x M.2 風扇接針
背板 I/O 接口 2 x LAN (RJ45) 接口
6 x USB 3.1 Gen 1 接口(藍色)
1 x USB 3.1 Gen 2 (藍綠色)Type-A,
4 x USB 2.0 接口(其中一個接口可切換到USB BIOS Flashback?)
1 x USB 3.1 Gen 2 (黑色)USB Type-C
1 x 光纖S/PDIF數字音頻輸出接口
1 x USB BIOS Flashback? 按鈕
1 x 8聲道音頻接口
操作系統支持 Windows? 10 64-bit
音效 Realtek? ALC S1220A 7.1 聲道 高清晰音頻編碼解碼器
- 支持: 音頻接口檢測(Jack-detection), 多音源獨立輸出(Multi-Streaming)技術, 前面板麥克風音頻連接端口變換(Jack-Retasking)
- 前后耳機輸出阻抗感測
- 高品質 120 dB 立體聲播放 輸出 (背部Line-out) 和 113 dB (Line-in)
- 內部耳放提升耳機與揚聲器的音質
音頻功能:
- DTS Connect
- DTS Headphone:X
- 音頻放大器:讓耳機和音箱還原出高質量的聲音
- 高品質日系音頻電容: 讓您享受清晰和高保真的音效。
- depop降噪電路:減少啟動造成的瞬間爆音
左右聲道獨立布線,二邊都能輸出相同質量的音效。
環境 運行溫度: 10℃ ~ 35℃
非運行溫度: -40℃ ~ 70℃
非運行濕度: 20% ~ 90% (無凝露)
尺寸規格 CEB 版型結構
12 英寸 x 10.5 英寸 ( 30.5 厘米 x 26.7 厘米 )
配件/附加套件 使用手冊
I/O擋板
Addressable LED extension cable
8 x SATA 6.0Gb/s數據線
1 x 垂直 M.2 支架套件
1 x COM 數據線
1 x 3-路 SLI 橋接器
1 x 4-路 SLI 橋接器
1 x MOS 散熱套件(風扇支架和 40mm x 40mm 風扇)
1 x 隨機 DVD
1 x M.2 螺絲
1 x Q-Connector
1 x SLI HB 橋接器(2路-M)
重量 禮盒(3合1)
凈重: 5.55kg
毛重: 8.06kg

散裝(5合1)
凈重: 6.99kg
毛重: 9.37kg
備注 *Intel? VROC 通過 RSTe 和英特爾? VROC_HW_key 支持。VROC_HW_Key 需另行購買。NVMe RAID 類型與功能依據安裝的英特爾? VROC_HW_key。

*1 U.2 接口僅支持 44-Lane CPU.
*2 請查閱手冊里的 Appendix 方框圖,了解更多詳情。
